電路過壓保險管產品在電子領域中，越是精密的電子產品對保險管要求就越高，在電路保護方案設計過程中，不是選用單一的保護器件，而是多種保護元器件的組合。電路保護元器件可分為過壓和過流兩大類，其中過流防護就是保險絲；過壓防護包括浪涌和靜電放電防護。目前主流的過壓保護元器件—保險管：TVS瞬態抑制二極管、ESD靜電保護二極管、壓敏電阻、陶瓷氣體放電管。接下來就給大家介紹這幾種保險管的功能

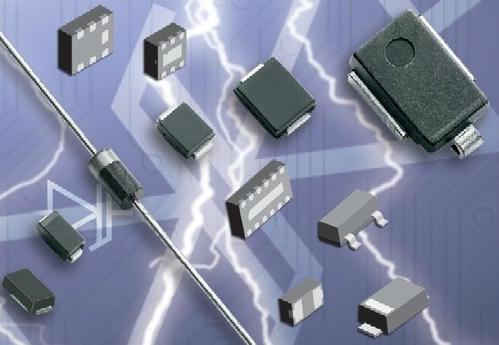

一、TVS瞬態抑制二極管：

TVS瞬態抑制二極管是在齊納二極管工藝基礎上發明的一種新型高效電路保護元器件，PS級響應速度、大瞬態功率、低漏電流和電容、箝位電壓易控制、擊穿電壓偏差小、可靠性高、體積小、安裝方便等優勢，廣泛應用于敏感電子零件過壓保護中。當TVS二極管的兩端經受瞬間高能量沖擊時，它以PS秒級的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?，以吸收一個瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。

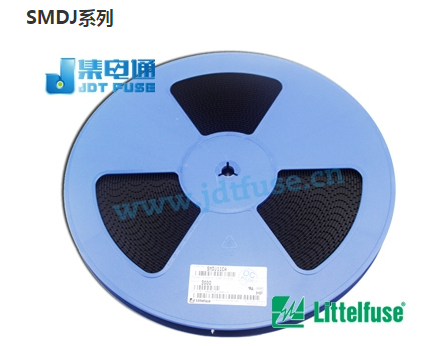

集電通研發、生產、銷售的TVS二極管，產品種類多、型號全、現貨庫存、閃電發貨、免費樣品。TVS瞬態抑制二極管型號規格有：SMDJ系列、5.0SMDJ系列、P6SMB系列、1.5KE系列、P6KE系列、SMBJ系列、SMCJ系列、1.5SMC系列。

產品功能與特色:

表面封裝可優化面板空間

小尺寸封裝

內置式應力消除

玻璃鈍化結

低電感

無鹵素，且符合國際ROHS標準

出色的箝位能力

二、ESD靜電保護二極管

瞬態電壓抑制二極管陣列（TVS Array），是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的單路或多路ESD保護器件。ESD靜電保護二極管響應速度快（小于0.5ns）、低電容、低導通電壓、高集成度、小體積、易安裝，可以同時實現多條數據線保護，是業內最理想的高頻數據保護器件。

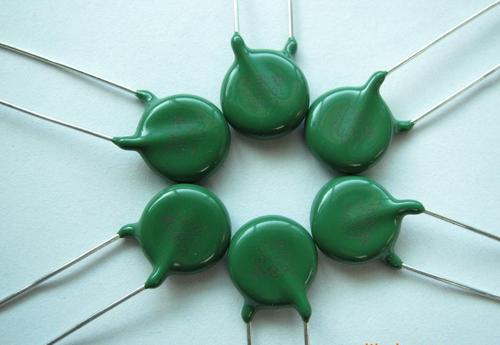

三、壓敏電阻

目前市場上應用于低壓電器浪涌保護的壓敏電阻多為氧化鋅為主體材料的壓敏電阻，以氧化鋅為主體，摻雜多種金屬氧化物，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。壓敏電阻具有對稱的伏安特性曲線，流過MOV的電流隨MOV兩端電壓的增大呈指數規律增大。

MOV一般并聯在電路中，當電路正常工作時，它處于高阻狀態，不影響電路正常工作。當電路出現異常瞬時過電壓 并達到其導通電壓時，MOV迅速由高阻狀態變?yōu)榈妥锠顟B(tài)，泄放由異常瞬時過電壓導致的瞬時過電流，同時 把異常瞬態過壓鉗制在一個安全水平之內，從而保護后級電路免遭異常瞬時過電壓的損壞。

MOV具有較高的瞬時脈沖吸收 能力，電容量較大，一般應用于AC 交流輸入端防雷保護。由于壓敏電阻的電涌吸收能力取決于它的物理尺寸，可通過定制制造不同大小的MOV而獲得不同的瞬態浪涌電流值。

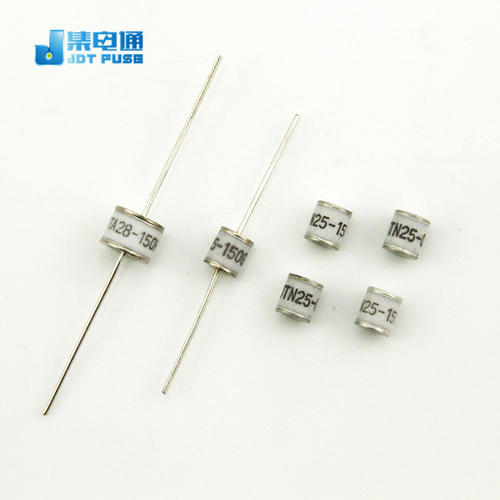

四、陶瓷氣體放電管

陶瓷氣體放電管，內部是由一個或一個以上放電間隙內充有惰性氣體構成的密閉器件。GTD電氣性能取決于氣體種類、氣體壓力、內部電極結構、制作工藝等因素。當加到兩電極端的電壓達到使GDT內的氣體擊穿時，開始放電，由高阻抗變成低阻抗，使浪涌電壓迅速短路至接近零電壓，并將過電流釋放入地，從而對后續電路起到保護作用。

GDT可以承受高達數十甚至數百千安培的浪涌電流沖擊，具有極低的結電容，應用于保護電子設備和人身免遭瞬態高電壓的危害，是防雷保護設備中應用最廣泛的開關元器件。廣泛應用在通訊線路、通訊配線架的保安單元及高頻電路中作防雷保護。
